Descripción
Protección de distancia del subciclo: Este sistema protege las líneas de transmisión esenciales mediante elementos direccionales y ofrece distancias de tipo mho y cuadrática de alta velocidad. Los elementos de distancia de subciclo opcionales, junto con la lógica de compensación de serie, optimizan los tiempos de operación, mejorando así la estabilidad del sistema. Además, permite invertir las polaridades de los transformadores de corriente (TC) o transformadores de potencial (TP), ya sea de forma individual o agrupada, para adaptarse a cambios en la zona de protección o en el cableado de campo.
Operación mono o tripolar: Integre disparo y recierre mono y tripolar para uno o dos interruptores dentro de un sistema de control de subestaciones. Esto proporciona un control completo de la bahía, incluyendo verificaciones de sincronismo y voltaje provenientes de múltiples fuentes.
Líneas de transmisión con compensación serie: Este sistema detecta fallas más allá de un capacitor serie y evita el sobrealcance de zona 1 en líneas con compensación serie, gracias a la lógica opcional en el sistema de protección, automatización y control SEL-421-5.

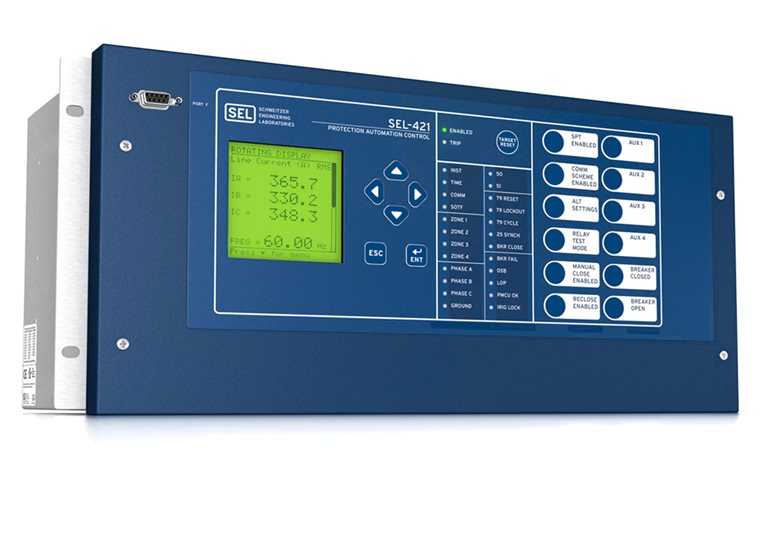

Esquemas de disparo asistidos por comunicaciones: Configure la protección de líneas de transmisión sin necesidad de dispositivos de coordinación externos. El SEL-421 incluye configuraciones para varios esquemas de disparo, como el disparo transferido de sobrealcance permisivo (POTT), el disparo transferido de sobrealcance permisivo de dos canales (POTT2), el disparo transferido de sobrealcance permisivo segregado por fase (POTT3), así como el desbloqueo y bloqueo de comparación direccional (DCUB y DCB).
Bloqueo y disparo por pérdida de sincronismo: Elija entre el bloqueo por pérdida de sincronismo de elementos de distancia o el disparo por pérdida de sincronismo durante oscilaciones de potencia. Este relé incluye elementos de zona múltiple y lógica para detectar condiciones de pérdida de sincronismo.
Aplicaciones de TC dual: El SEL-421 es compatible con configuraciones de barra en anillo, interruptor y medio, así como otros esquemas de doble interruptor. Permite combinar corrientes dentro del relé de dos conjuntos de TC para funciones de protección, manteniendo la disponibilidad de datos por separado para supervisión e integración de estaciones.
Protección de sobrecarga térmica: Utilice los tres elementos térmicos independientes según la norma IEC 60255-149 para activar acciones de control, emitir alarmas o disparar en caso de sobrecalentamiento del equipo debido a condiciones operativas adversas. El módulo RTD de SEL-2600 proporciona mediciones de la temperatura ambiente.
Tiro de carga de baja frecuencia: Este sistema opera con seis niveles de elementos de frecuencia, ya sea como un elemento de baja frecuencia o sobrefrecuencia. Los elementos de frecuencia son ideales para aplicaciones como el tiro de carga de baja frecuencia y sistemas de control de restauración.
Control de bahía, recierre y protección de falla de interruptor: Implemente control de bahía, recierre y protección de falla de interruptor para dos interruptores. Esto permite supervisar el rendimiento del interruptor, incluyendo el tiempo promedio y del último disparo, así como el tiempo de funcionamiento del compresor y el servicio de interrupción de contacto.
Tecnologías de sistemas digitales secundarios: Las tecnologías para sistemas digitales secundarios de TiDL y SEL SV reemplazan el cobre por fibra óptica, aumentando la seguridad, reduciendo costos asociados al uso de cobre, mejorando la confiabilidad y limitando el impacto de pulsos electromagnéticos. El relé TiDL SEL-421-7, junto con la unidad de fusión TiDL SEL-TMU, permite E/S remotas y la comunicación de señales analógicas digitalizadas a través de fibra óptica. Esta solución punto a punto, con una sólida postura de seguridad cibernética, es fácil de implementar y no requiere una fuente de tiempo externa ni ingeniería de red. Además, el relé SV SEL-421-7 permite la publicación o recepción de datos SV que cumplen con la norma IEC 61850-9-2. Los dispositivos TiDL y SV incluyen el software SEL Grid Configurator, que simplifica la gestión de ajustes.
En El Salvador, este producto es distribuido por Testing El Salvador, una empresa que ofrece soporte técnico especializado para garantizar el óptimo funcionamiento de su sistema.
