Descripción

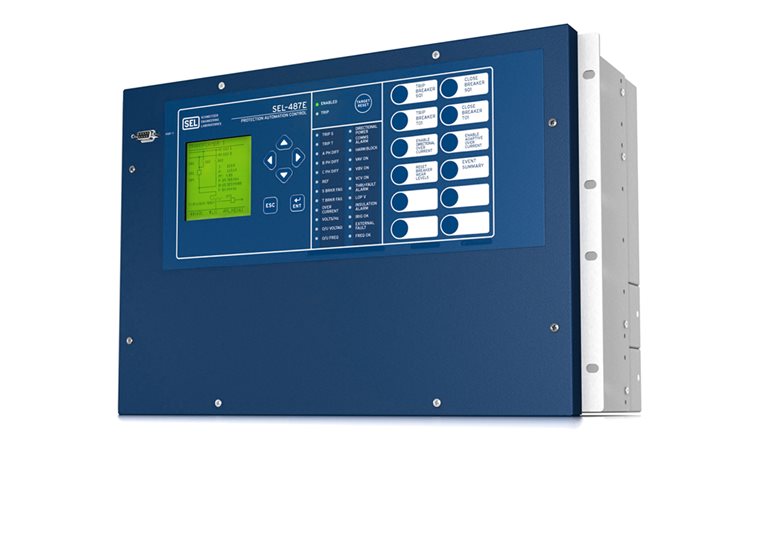

Protección de múltiples devanados: El SEL-487E está diseñado para ofrecer protección diferencial de transformadores en aplicaciones que involucran hasta seis corrientes de retención, incluyendo transformadores individuales con devanados terciarios. Sus tres elementos de REF independientes garantizan una protección efectiva de los devanados en estrella con puesta a tierra. Además, permite invertir las polaridades de los transformadores de corriente (TC) o transformadores de potencial (TP) individuales o agrupados, facilitando la adaptación a cambios en la zona de protección o en el cableado de campo.
Detección sensible de fallas entre espiras: Este dispositivo previene fallas catastróficas en transformadores al detectar fallas entre espiras que pueden involucrar tan solo el dos por ciento del devanado total, gracias a su elemento diferencial de secuencia negativa patentado.
Protección diferencial adaptativa de alta velocidad: El SEL-487E implementa una pendiente de dos etapas que se ajusta automáticamente a condiciones de fallas, tanto externas como internas, incluso en situaciones de saturación de TC y formas de onda distorsionadas. Esto asegura una protección diferencial rápida, sensible y confiable, respondiendo a condiciones de falla interna en menos de 1,5 ciclos.
Diversas aplicaciones: Este relé es ideal para proteger transformadores de gran tamaño en arreglos de interruptor y medio, tanto en alta como en baja tensión, así como sus conexiones correspondientes. En una aplicación típica de transformador de dos devanados, se pueden utilizar las entradas de corriente trifásica restantes para la protección de respaldo de alimentadores.
Protección de transformadores elevadores de generador: El SEL-487E protege los transformadores elevadores de generador (GSU) y permite la aplicación de elementos térmicos integrados para monitorear y proteger simultáneamente las temperaturas de los devanados del generador y del transformador. Para esto, se requieren entradas del módulo RTD SEL-2600.
Supervisión avanzada de activos: Este dispositivo permite realizar un seguimiento del desgaste del transformador mediante la supervisión del efecto térmico y de fallas externas. Su monitoreo avanzado del interruptor ayuda a reducir el mantenimiento ineficiente y costoso. Además, el SEL-487E puede monitorear sistemas de potencia de corriente continua en subestaciones para detectar niveles de voltaje fuera de tolerancia o fluctuaciones excesivas.
Protección de distancia configurable: El SEL-487E permite aplicar hasta cuatro zonas de protección de distancia, tanto de fase como de tierra, utilizando características mho o cuadrilaterales. Estos elementos de distancia pueden ser utilizados como protección para líneas de transmisión o transformadores.
Protección de respaldo confiable: Este relé proporciona protección de respaldo mediante elementos de sobrecorriente de fase, de secuencia negativa y de secuencia cero, así como 20 elementos de sobrecorriente de tiempo configurables. Gracias a las indicaciones de fase con falla, el SEL-487E facilita la identificación rápida de la fase afectada. También permite configurar la protección contra fallas de interruptor con detección de corriente remanente, lo que ayuda a detectar rápidamente condiciones de interruptor abierto y a minimizar los tiempos de coordinación del sistema.
Solución de control y protección centralizados (CPC): El SEL-487E permite proteger múltiples activos simultáneamente mediante elementos diferenciales dedicados a la protección de transformadores y barras, así como protección de distancia y alimentador, todo en un solo relé. Su lógica y ajustes familiares garantizan una transición más sencilla al implementar soluciones CPC en su sistema.
Unidad de medición fasorial de estación (PMU): Mejore la calidad del sistema de potencia utilizando sincrofasores (IEEE C37.118) de los 24 canales analógicos del relé (6 fuentes de voltaje y 18 de corriente). Los sincrofasores pueden ser utilizados a través de comunicaciones seriales o Ethernet para detectar fácilmente bucles de potencia reactiva, convertir estimaciones de estado en mediciones de estado y proporcionar alertas tempranas sobre posibles inestabilidades del sistema. Además, el SEL-487E puede configurarse para recibir mensajes de sincrofasores de hasta dos PMU, permitiendo un control en tiempo real.
Tecnologías de sistema secundario digital: Las soluciones basadas en SEL TiDL y SV reemplazan el cobre por fibra óptica, aumentando la seguridad, mejorando la confiabilidad y limitando el impacto de pulsos electromagnéticos. El relé SEL-487E-5 TiDL, junto con la unidad de conversión SEL-TMU TiDL, permite proporcionar E/S remotas y digitalizar señales analógicas de manera sencilla y segura. Por otro lado, el relé SEL-487E-5 SV, que cumple con IEC 61850, recibe datos SV de una unidad de conversión remota a través de una red, mejorando la disponibilidad del sistema en aplicaciones de SV con protocolos de redundancia paralela (PRP) o conmutación por falla sin interrupciones mediante una tarjeta Ethernet de cinco puertos.
Opciones flexibles de comunicaciones: El SEL-487E ofrece transceptores SFP para los puertos TiDL, así como para los puertos designados para el bus de proceso, el bus de estación y el acceso de ingeniería en la tarjeta Ethernet de cinco puertos. Los usuarios pueden elegir entre opciones de comunicación monomodo y multimodo, brindando mayor flexibilidad. Todos los puertos son compatibles con transceptores SFP de 100 Mbps, y los puertos de barras de proceso también admiten transceptores SFP de 1 Gbps.
En El Salvador, este producto es distribuido por Testing El Salvador, una empresa que ofrece soporte técnico especializado para garantizar el mejor rendimiento y funcionamiento de su equipo.
