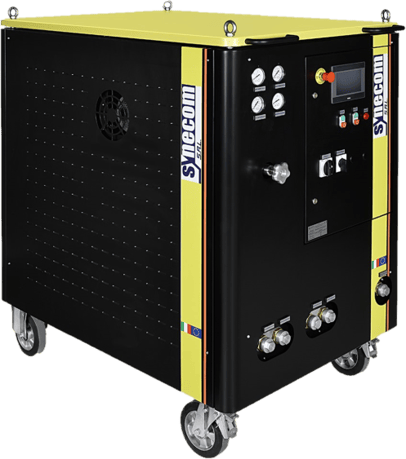

Descripción
Características y Ventajas
01
Ideal para GIS de gran volumen y aceleradores de partículas.
02
Cuatro funciones en una sola máquina: vacío de aire, recuperación y llenado de gas SF6, y filtrado simultáneo.
03
Auto-reciclaje: el filtro integrado reduce los niveles de humedad y elimina los gases resultantes de la descomposición del gas SF6.
04
Todas las conexiones son herméticas a nivel molecular.
05
Diseño compacto con una interfaz intuitiva y fácil de usar.
06
Equipo de almacenamiento: manejo automatizado mediante una pantalla táctil de 10” y control a través de teléfono inteligente y tableta.
Especificaciones Técnicas
• Recuperación de gas SF6 de compartimentos y almacenamiento en botellas en estado líquido hasta una presión de 50 bares. Presión absoluta final alcanzable en el compartimento < 1 mbar abs (según IEC EN62271-4).
• Configuración de almacenaje: recuperación de gas SF6 de compartimentos y almacenamiento en el depósito en estado líquido hasta una presión de 50 bares. Presión absoluta final alcanzable en el compartimento < 1 mbar abs (según IEC EN62271-4).
• Evacuación de aire: presión absoluta final alcanzable en el compartimento < 1 mbar abs.
• Llenado del compartimento con gas SF6 con presión regulable directamente desde la botella.
• Configuración de almacenaje: llenado del compartimento con gas SF6 a presión regulable directamente desde el depósito.
• Filtración y reducción de la humedad del gas SF6 tanto en la fase de recuperación como en la de llenado.
• Filtración y reducción de partículas del gas SF6 tanto en la fase de recuperación como en la de llenado.
• Medición de la humedad del gas recuperado e inyectado.
*La norma IEC EN62271-4 requiere 5 mbar abs.
Dimensiones
Longitud: 1420 mm
Anchura: 995 mm
Altura: 1595 mm
Dimensiones de la Configuración de Almacenaje
Longitud: 2120 mm
Anchura: 1290 mm
Altura: 1845 mm
Peso
550 kg
Peso de la Configuración de Almacenaje
1500 kg
Alimentación
400 V – 50 / 60 Hz trifásica
Compresor Seco SF6
CAR106-XX: Presión máxima de descarga 50 bar, Caudal Nominal 13,2 Nm³/h
CAR105-XX: Presión máxima de descarga 50 bar, Caudal Nominal 22,3 Nm³/h
Bomba de Vacío SF6 Seca
CAR106-XX: Presión final alcanzable <1 mbar, Caudal Nominal 18 Nm³/h
CAR105-XX: Presión final alcanzable <1 mbar, Caudal Nominal 35 Nm³/h
Bomba de Evacuación de Aire
CARXXX-04: Presión final alcanzable <1 mbar, Caudal Nominal 40 Nm³/h
CARXXX-03: Presión final alcanzable <1 mbar, Caudal Nominal 60 Nm³/h
CARXXX-02: Presión final alcanzable <1 mbar, Caudal Nominal 100 Nm³/h
CARXXX-01: Presión final alcanzable <1 mbar, Caudal Nominal 200 Nm³/h
En Testing El Salvador, somos distribuidores de este avanzado equipo y proporcionamos soporte técnico especializado para garantizar su óptimo funcionamiento en tus proyectos. Contáctanos para más información y asesoría personalizada.
